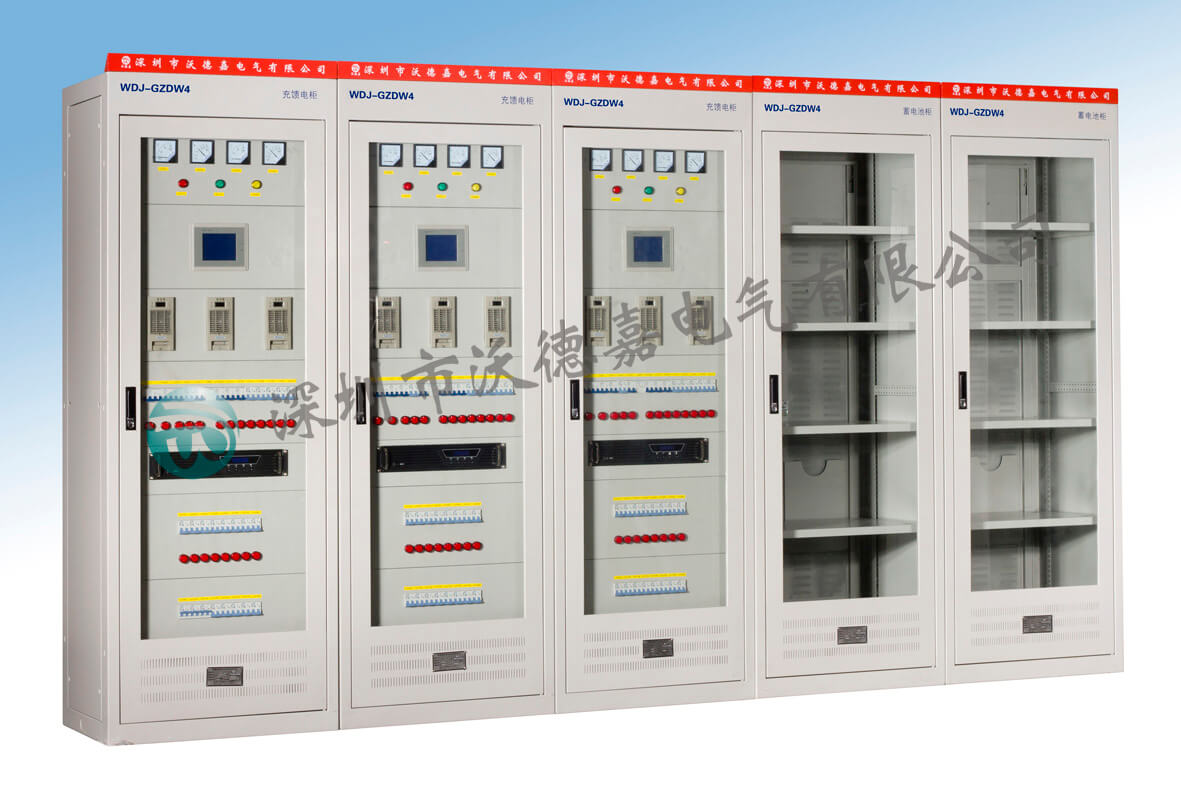

WDJ-GZDW4中大型智能高频开关直流电源系统

WDJ-GZDW系列微机型智能型高频开关直流电源装置是在总结了电力系统用直流电源领域先进、成熟的设计，运行经验及发展动向的基础上，而开发出的新一代直流电源装置。适用于不同电压等级的变电站、水电站、发电厂、工矿企业、电气化铁路以及高层建筑等领域，可作为高压开关、继电保护、自动装置和其他供直流机构（分、合闸）的操作电源和控制电源。系统采用一体化设计思想，由监控模块、整流模块、绝缘监测模块、电池巡检模块、开关量监测模块、降压模块等构成，具有技术先进、配置合理、测控智能化、操作简便等特点。可与上位机通讯，方便地实现“遥测、遥控、遥信、遥调”四遥功能，是无人值守的理想直流电源设备。

功能特性

■ 两路交流输入自动切换，输入电压范围宽，电网适应性强，确保系统正常运行。

■ 整流模块采用软开关技术，效率高，具有良好的电气性能及电磁兼容性；高精度动态均流，可自主、主控或受控运行；系统采用模块化设计，

N+1热备份，可靠性高；充电模块可带电插拔，维护方便快捷。

■ 系统主监控可选用液晶屏、触摸屏实现全汉化实时显示及操作；可通过系统主监控进行系统参数查询、设置，界面友好丰富，操作简单方便。

■ 采用以微处理器为核心的集散式主监控系统；实时对系统运行实施全面监测和控制，可进行系统设置、信息查询，也可通过后台监控和远程

监控对系统实施“遥测、遥控、遥信、遥调”四遥功能，实现无人值守。

■ 监控系统实时监测蓄电池端电压、充放电电流，精确控制蓄电池的均充和浮充，具有电池过欠压告警、电池过温告警及过充保护等功能并自动

完成对蓄电池的精确管理；确保电池工作在最佳状态，延长电池使用寿命。

■ 具备手动、自动调压功能、交流窜直流及支路绝缘监测功能。

■ 多重抗雷击和抗高频干扰设计，可靠的防雷和高度的绝缘防护措施，确保系统和人身安全。

■ 提供RS232、RS485两种通讯接口，和RTU、CDT、MODBUS三种通讯规约选择。

■ 备有扩展接口可接入外部其它设备；可实现供电一体化方案，将通信电源，逆变器等均纳入监控系统进行监控。

■ 可采用一套监控系统，双组蓄电池、双组充电装置，母线分段，实现双组蓄电池独立充放电管理。
