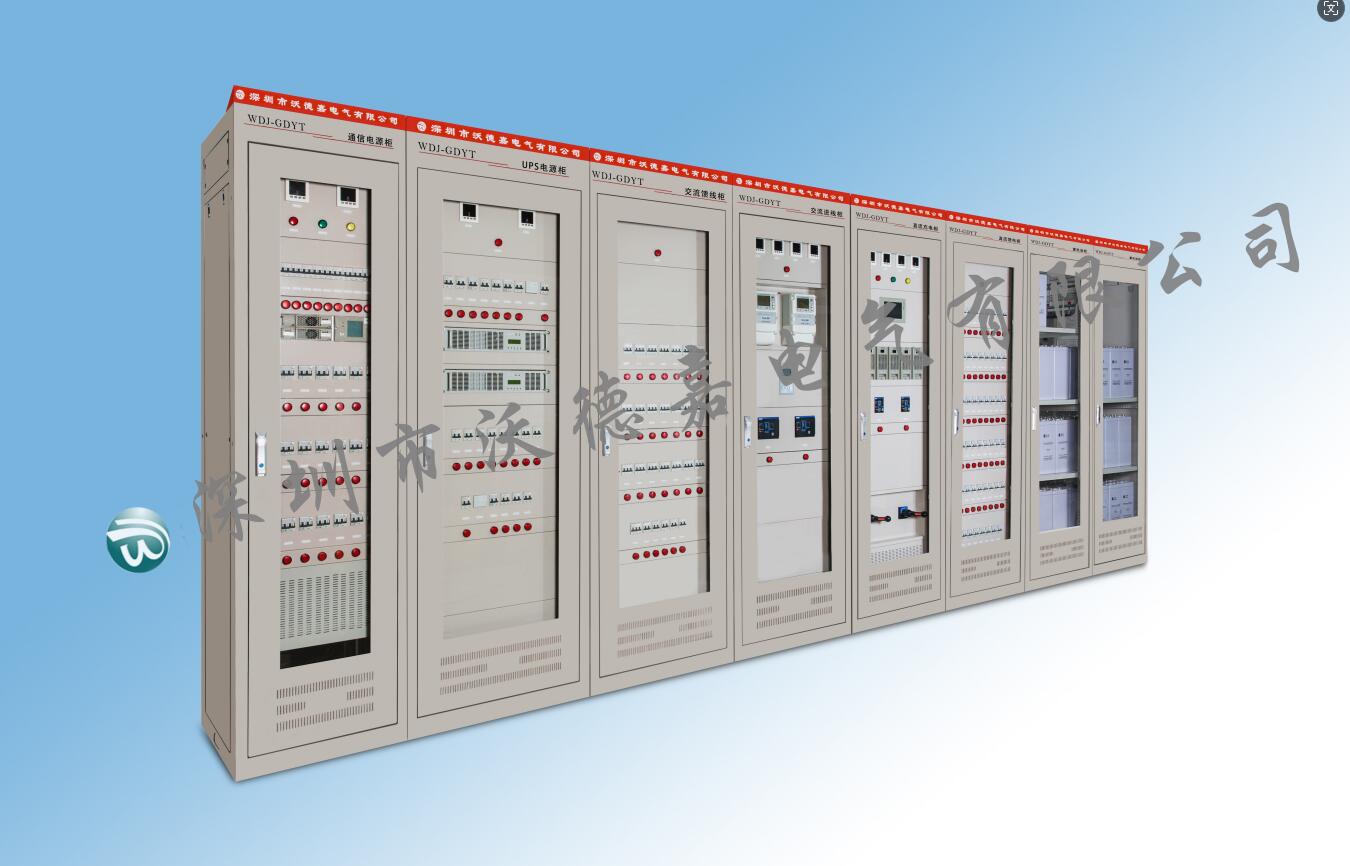

WDJ-GDYT站用交直流一体化电源系统

      WDJ-GDYT系列交直流一体化电源系统是为满足智能变电无人值班的要求,针对智能变电站特点而开发的新一代智能一体化电源系统。交直流一体化电源系统方案将站用交流电源、直流电源、UPS及通信直流电源统一设计、集控、生产、调试、服务，并将各电源智能监测设备通过网络通信接入一体化总监控装置，一体化总监控装置通过以太网接口、IEC61850规约与上位机系统通信；实现对一体化电源系统进行分散数据采集、控制和集中监控管理，远程可实时查看各电源的参数、运行状态等，可修改系统参数、运行方式、遥控开关设备，实现站用交直流电源的状态检修和智能化管理；适用于35KV-500KV不同电压等级的变电站、水电站、发电厂。

功能特性
■ 一体化电源系统配置灵活，可以将各个功能装置独立组屏，通过一体化总监控装置集中监控、集中管理；也可以将各个装置集中安装在以直流系统为主的设备中，作为直流系统中的一个功能部件。这样可以满足不同电压等级的变电站的不同设备的电源需求，同时有效降低工程项目总体造价，提高设备的运行管理水平及使用寿命。
■ 一体化电源系统采用创新的电源总线概念，各类电源模块（AC/DC、DC/DC）输入、输出、控制信号及微机监控装置接口统一定义，方便带电热插拔更换，便于客户结构设计及系统扩容，真正实现一体化电源概念。
■ 一体化电源系统共享直流操作电源的蓄电池组，取消传统UPS和通信电源的蓄电池组和充电单元，采用电力专用UPS和DC/DC直接由直流母线变换取得交流不间断电源和通信电源。
■ 完善的保护功能：交流电压过高、过低保护、缺相保护、雷电保护、输出过压、欠压保护、温度过高保护、蓄电池过放电保护等。
■ 对防雷单元统一优化配置，针对UPS和DC/DC的直流输入进行特殊设计和EMI处理，满足EMC要求；其中低压交流配电设备采用PC级ATS双电源切换开关，微机自动控制。
■ 一体化电源系统共享主监控装置，以其为核心管理单元建立统一的网络化信息管理平台，实现对交直流控制电源的全参数透明化监控管理；采用ARM920T内核，扩展两个存储器，分别存储系统的配置数据和历史记录，保证系统的稳定性。
■ 一体化电源系统总监控完全实现对直流系统、通信电源系统、UPS系统、低压配电交流系统等电源的分布式采集，统一监视，统一管理，具有IEC61850通信接口和GPS硬件对时功能；实现信息共享和互操，建立电源智能一体化软件平台，使站用交直流电源成为一体化、开放式智能系统。
